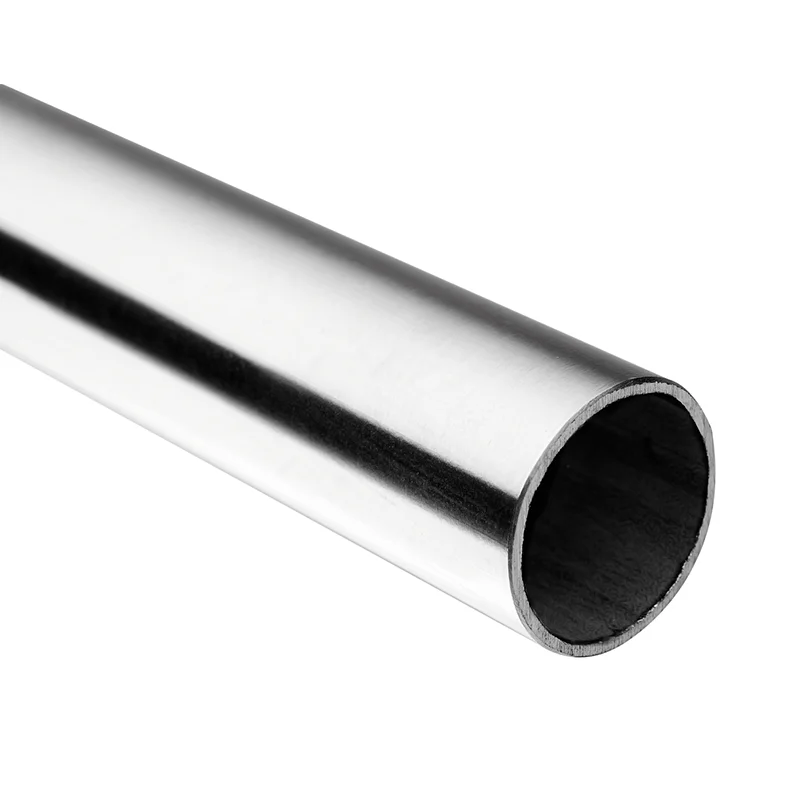

Труба водяного насоса

Shuangsen є авторизованим виробником і міжнародним постачальником, що спеціалізується на трубах водяних насосів для важких умов експлуатації. Це прецизійне обладнання, виготовлене за допомогою зварювання, повністю захищеного азотом, і захисту від відпалу чистим воднем, демонструє максимальний профіль міцності понад 690 МПа та повну стійкість до іржі протягом 1000-годинного випробування соляним туманом.

Металургійні властивості та характеристики матеріалів

Елементарний склад

Прецизійні системи обробки рідин залежать від точного хімічного контролю, щоб протистояти окисленню та витонченню стінок під сильним тертям. Наступна матриця детально описує точні максимальні та мінімальні процентні вказівки, які застосовуються в наших виробничих циклах:

Категорія сплаву	C (%)	Si (%)	Mn (%)	P (%)	S (%)	Cr (%)	Ni (%)	Ti (%)
Тип 409	≤ 0,08	≤ 1	≤ 1	≤ 0,045	≤ 0,045	10,5 ~ 11,75	≤ 0,5	6 × C ~ 0,70
Тип 409L	≤ 0,06	≤ 1	≤ 1	≤ 0,015	≤ 0,015	10,5 ~ 11,75	≤ 0,5	10 × C ~ 0,75
Тип 410	≤ 0,04	≤ 1	≤ 1	≤ 0,045	≤ 0,045	10,3 ~ 12,5	≤ 0,5	—

Обмеження механічної напруги

Щоб протистояти раптовим гідравлічним ударним навантаженням і механічним коливанням під час експлуатації, елементи конструкції повинні досягати сертифікованих параметрів навантаження. Задокументовані межі напруги наведені нижче:

Категорія сплаву	Міцність на розрив (МПа)	Межа текучості (МПа)	Подовження (%)	Рейтинг твердості (HB)
Тип 409	460	265	32	140
Тип 409L	410	235	37	123
Тип 410	365	195	22	200

Розмірні матриці та критерії відбору

Для встановлення ідеальних ущільнювальних інтерфейсів із рідинними насосами високого тиску кожна надміцна труба водяного насоса вирівнюється відповідно до вузьких масштабів поперечного перерізу. У таблиці розподілу розмірів наведено наші вичерпні конструктивні конфігурації стін.

Стандартна матриця розмірів

Зовнішній діаметр D (мм)	Доступна товщина стінки T (мм)
Φ 25 Під	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 25 ~ Φ 44,5	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 44,6 ~ Φ 63,5	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 76,2 - Φ 101,6	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0
Φ 101.6 Вгору	0,5 / 0,6 / 0,7 / 0,8 / 0,9 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 / 3,0 / 4,0

Технічні умови закупівлі

Інженерні конфігурації мають бути чітко деталізовані на етапі бронювання, щоб забезпечити повну сумісність на місцях. Показники виробничої лінії відповідають цим точним операційним ключам:

• Назва товару:Класифікація цільових структурних трубопроводів.
• Марка нержавіючої сталі:Вибране позначення марки сплаву (201, 304, 316L, 409, 409L, 410).
• Розміри та допуски:Допустимі значення зовнішнього діаметра разом із перевіреною фактичною товщиною.
• Кількість і виконання:Точні показники необхідного обсягу в поєднанні з конкретними вказівками щодо способу пакування.
• Рівень обробки поверхні:Шліфовані параметри полірування (180#-400#) або явні варіанти високого блиску.
• Спеціальні конфігурації:Будь-які чіткі геометричні зміни, необхідні для складної рідинної схеми.

Інженерні процеси та теплові можливості

Зварювальне екранування та перебудова кристалів

Виготовлення включає в себе автоматизовані системи зварювання, що повністю захищені азотом, створюючи пряму зварювальну траєкторію, яка не показує внутрішніх тіньових ліній або проміжків щільності. Ця установка поєднується з послідовністю захисту від відпалу чистого водню. Цей метод узгодження призводить до жорсткої молекулярної конфігурації, яка має межі розтягування вище 690 МПа та максимальну здатність до розширення вище 30%. Ця виняткова пластичність запобігає розколюванню під час важких процесів формування.

Категорія полірування поверхні

Зовнішні стінки проходять ретельне механічне полірування для оптимізації гідравлічної ефективності та зменшення опору тертя. Конфігурації поверхні включають:

• Яскраве механічне покриття:Досягається завдяки тонкому механічному текстуруванню в діапазоні від 180# до 400#.
• Дзеркальне полірування:Висококласне дзеркальне текстурування в діапазоні від 400# до 800# для максимальної гладкості поверхні.

Термічні межі толерантності

Основні сплави розроблені таким чином, щоб витримувати помітні температурні зміни під час високошвидкісного обертання рідини. Періодично високий поріг робочої температури безпечно працює при 815°C, тоді як безперервна робота підтримується при 675°C. Внутрішні структурні напруги знімаються за допомогою відпалу в колокольній печі при 860°C ± 10°C.

Промислове розгортання

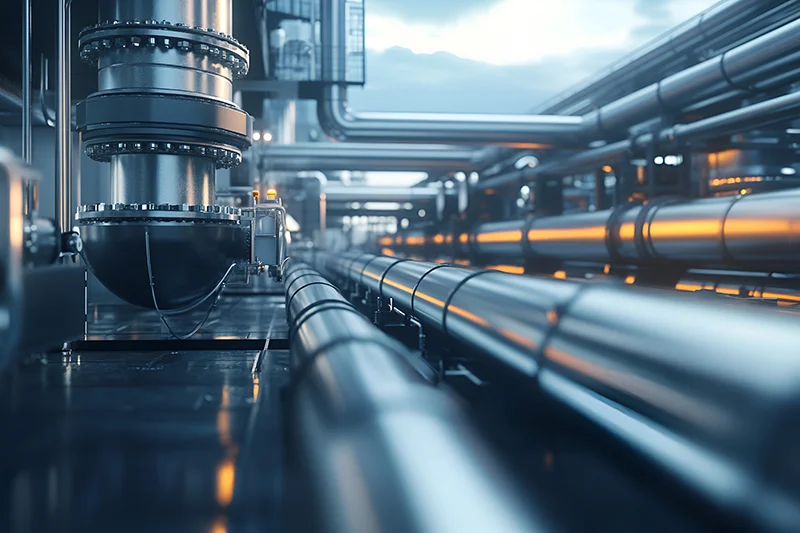

Чудові можливості обробки цієї спеціалізованої труби водяного насоса роблять її ідеальною для складних операцій маршрутизації. Лінія зазнає значного розширення гирла, механічного звуження труб, складних маневрів трубопроводів, щільного згинання та екстремальних послідовностей сплющення без виявлення мікротріщин. Загальні зони встановлення включають:

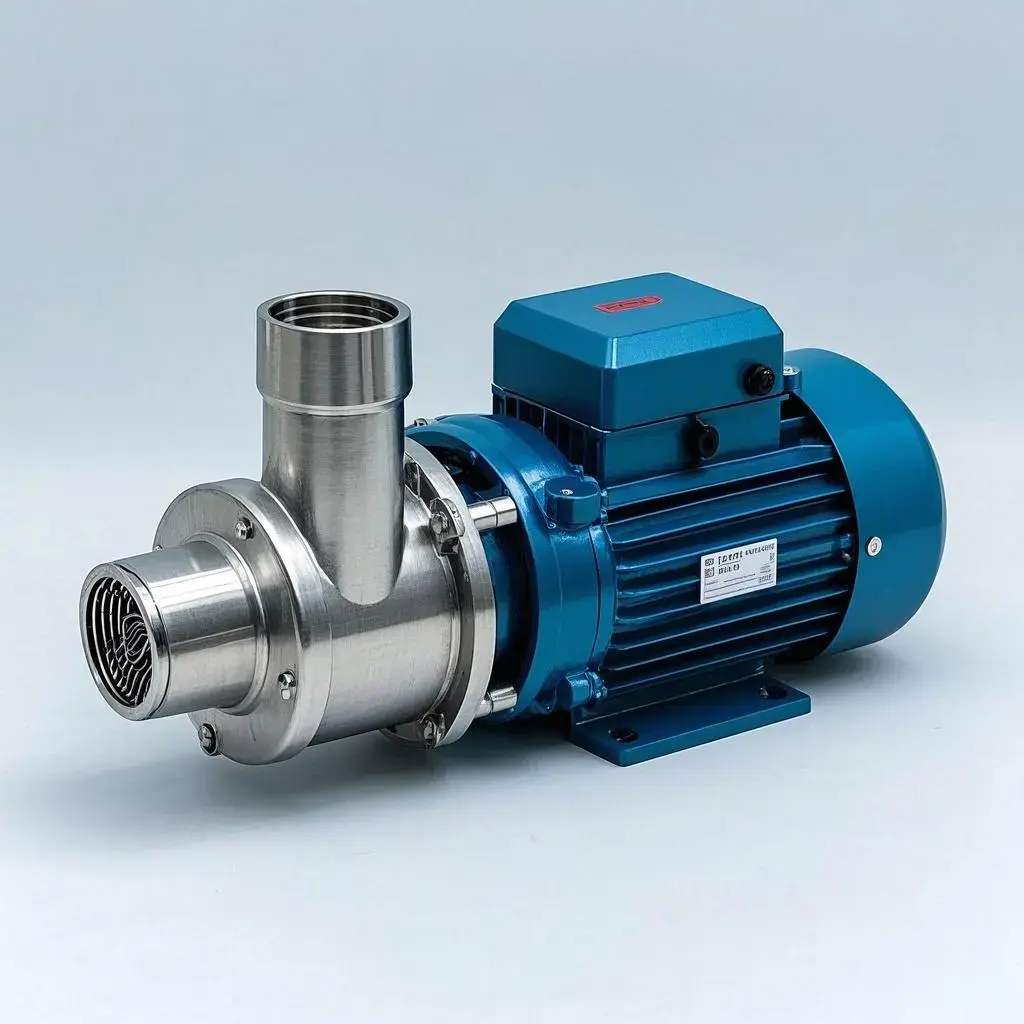

• Розподільні колектори водяного насоса для важких умов і системи впуску рідини.
• Високі навантаження промислових сантехнічних масивів, які вимагають високого опору внутрішньої кавітації.
• Контури транспортування корозійної рідини вимагають задокументованої безпеки стін і тривалої довговічності.

Методи перевірки якості та діагностики

Щоб усунути структурні дефекти перед об’єднанням на місці, досвідчені технічні інспектори перевіряють кожну партію продукції за допомогою строгих руйнівних і неруйнівних методів:

• Тест на сплющування:Стискає стінку труби для забезпечення рівномірного згинання зварювального шва та основної сталі під тиском без розтріскування.
• Тест на вигин:Оцінює структурну пластичність і перевіряє поверхневі руйнування через крайні кутові контури.
• Розширений тест:Включає тести на розширення та звуження горловини, щоб переконатися, що корпус трубки витримує подовження понад 30% без структурного розщеплення.
• Тест на механічні властивості:Вимірює абсолютну межу текучості, максимальні межі розтягування понад 690 МПа та показники твердості відповідно до міжнародних рекомендацій.

Чому обирають нас?

• 1000-годинне випробування сольовим спреєм:Оброблена зовнішня металева поверхня витримує безперервне 1000-годинне випробування сольовим туманом із абсолютною відсутністю слідів іржі чи точкових поверхонь.
• Нульова продуктивність серії:Удосконалене зварювання в захисному газі створює міцний шов, який дозволяє продукту зазнавати розширення труби, звуження труби та складні шляхи згинання без розриву.
• Велика виробнича інфраструктура:Управління підприємством площею 20 000 квадратних метрів, запущеним у 1999 році, містить 133 комплектні лінії промислового зварювання, що базується на більш ніж 25-річному досвіді металургії.
• Міжнародний регуляторний дозвіл:Виробничі лінії повністю відповідають системам управління якістю ISO9001, ISO14001 з охорони навколишнього середовища, ISO45001 з охорони праці та ISO13485 із систем управління якістю медичних пристроїв.

Часті запитання

Яка технологія запобігає протіканню або розриву лінії зварювання під дією гідравлічного тиску?

Надзвичайна ефективність з’єднання досягається завдяки зварюванню з використанням повністю азоту в поєднанні з відпалом чистим воднем. Це усуває структурні слабкі місця та внутрішні напруги, створюючи однорідну металеву матрицю зі швидкістю розширення понад 30% і профілем межі розтягування понад 690 МПа.

Чому для цих рідинних труб використовується відпал у колокольній печі?

Обробка сплаву шляхом відпалу в колокольній печі точно при 860°C ± 10°C повторно калібрує металеву кристалічну матрицю. Це дозволяє компонентам зберігати високу структурну цілісність під час безперервного впливу до 675°C і періодичних теплових навантажень до 815°C.

Як контролюється точна якість обробки перед відправкою?

Якість поверхні перевіряється спеціальними методами тестування, включаючи детальні тести на розширення та звуження рота разом із стандартними показниками шорсткості. Це гарантує, що незалежно від того, яка лінія потребує яскравого покриття 180#-400# або дзеркальної поверхні 400#-800#, профіль буде абсолютно однорідним і без слідів.

Стратегічна інтеграція та стандарти бренду

Встановлення спеціалізованої труби водяного насоса у важких промислових рідинних лініях вимагає абсолютної точності розмірів і конструкції. Наші виробничі процеси оптимізовані для запобігання виходу з ладу компонентів під впливом високих гідравлічних навантажень, від відбору партій необробленої сталі преміум-класу до точного відстеження параметрів зовнішнього діаметра від Φ 25 до Φ 101,6 і вище. Постійно інвестуючи в передові дослідження та модернізуючи наше автоматизоване складальне обладнання, наша фабрика постачає надійні структурні компоненти на глобальні промислові ринки, зберігаючи незалежну репутацію та високі стандарти досконалості глобального бренду Shuangsen.
